藍科高新板殼式換熱器有以下主要產品：重整混合進出料板殼式熱交換器、煤制油循環換熱分離器、甲醇板殼式氣氣換熱器、大型板殼式塔頂冷凝器、圓形板殼式熱交換器。
?產品特點：

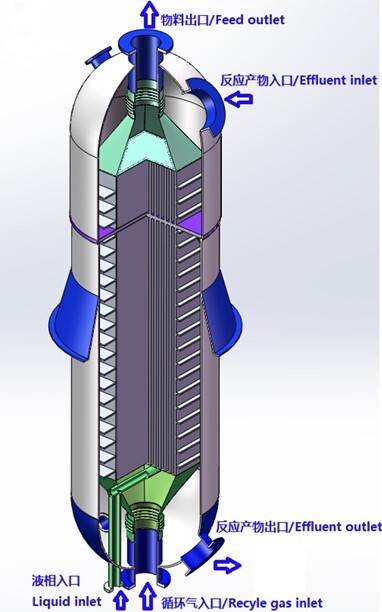

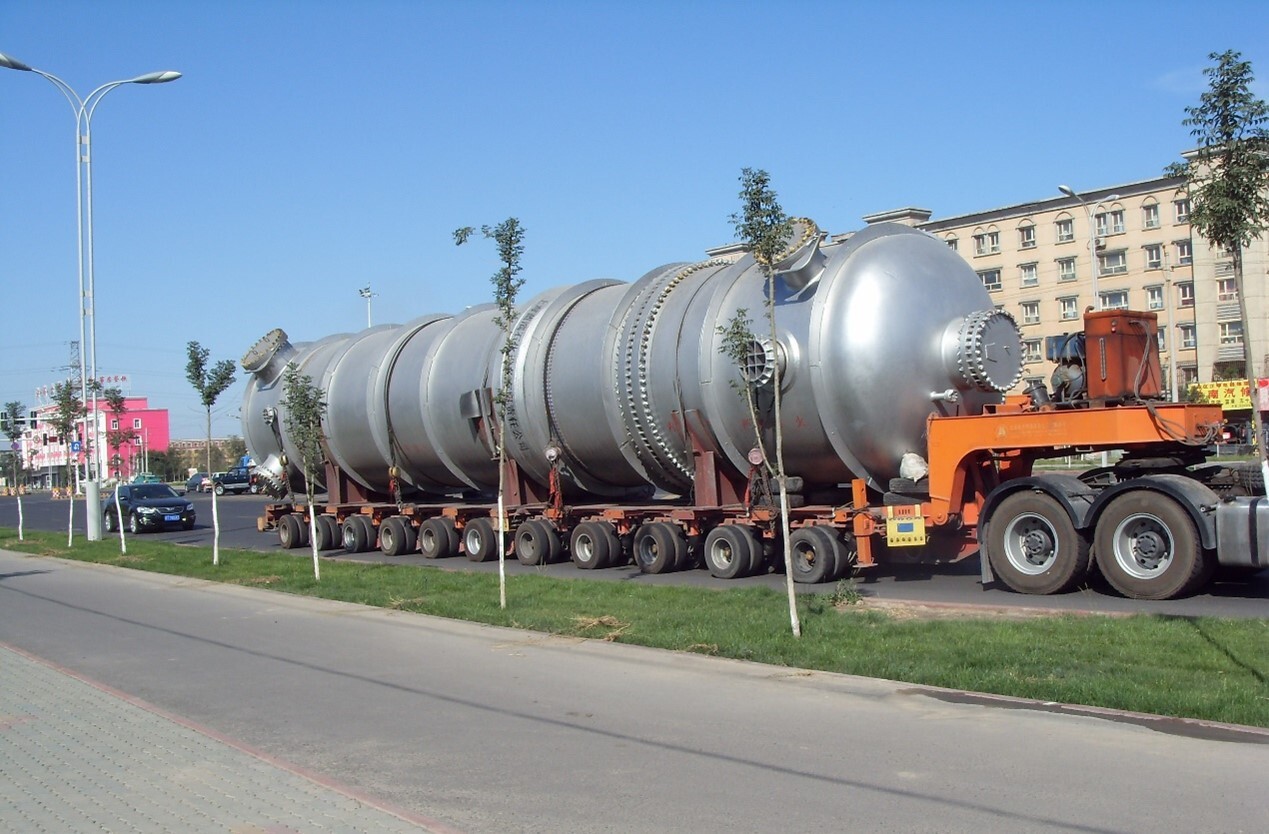

混合進出料板殼式換熱器非常適合于高溫高壓場合下的熱量回收，結合了焊接板式換熱器高效傳熱和管式換熱器的耐高溫高壓能力的特點。具有傳熱效率高、熱端溫差低、阻力降低、占地空間小、總投資低的優勢，起到高效回收裝置熱量、降低加熱爐負荷、降低裝置能耗、增效節能的重要作用。
優勢一覽：
參數范圍：通常設計溫度300℃-550℃，最高設計溫度650°C，最高設計壓力35MPa（板束5.0 MPa）；傳熱面積：500~13000 m2。最小傳熱端差：1~3℃，阻力降：≤80KPa。
高效的熱量回收、裝置運行低成本、低阻力降、定制化設計實現最佳性能、完善的售后跟蹤。
主要應用場合:???????????????
作為進出料換熱器主要應用于：催化重整裝置，芳烴歧化、異構化裝置、重整預加氫裝置。
產品特點：

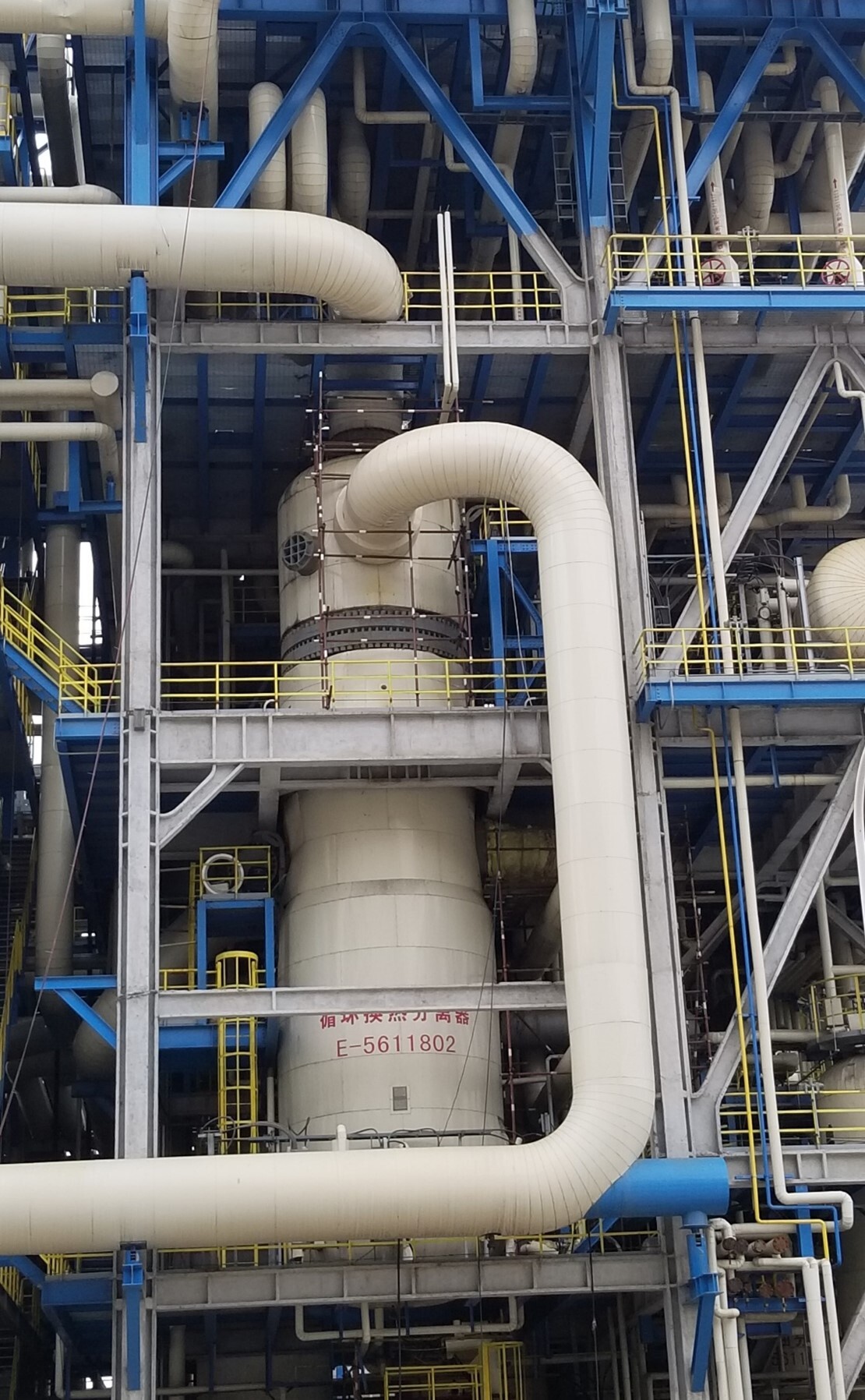

循環換熱分離器應用于煤制油裝置費托合成單元，將來自反應器的高溫油氣經與循環氣換熱冷卻并分離，分離后的液相重質油經加熱后送至汽提塔，分離后的氣相高溫油氣進入油氣空冷器冷卻。循環換熱分離器整合了板殼式換熱器高效傳熱與高效分離器高精度分離技術，采用防堵塞專用板型，傳熱效率高、分離精度高、傳熱與分離功能二合一，節省占地與配管空間。循環換熱分離器為首創產品，依托400萬噸/年煤間接液化成套技術創新開發及產業化項目榮獲2020年度國家科學技術進步一等獎。
優勢一覽：
參數范圍：最高設計溫度480°C，最高設計壓力35MPa（板束5.0 MPa）；傳熱面積：200~10000 m2，阻力降：≤80KPa，氣液分離效率大于99%。
傳熱與分離功能高效集成，節省占地與配管空間，傳熱效率高、抗堵塞能力強，抗晶間腐蝕、耐酸腐蝕、裝置運行低成本、工程應用穩定。
主要應用場合:
應用于煤制油裝置費托合成單元，主要應用廠家如下：
|
序號 |
年份 |
用戶 |
裝置名稱 |
數量 |
|
1 |
2015 |
國家能源集團寧夏煤業有限責任公司 |
400萬噸/年煤炭間接液化項目 |
2 |
|
2 |
2016 |
內蒙古伊泰化工有限責任公司 |
120萬噸/年精細化學品示范項目 |
2 |
|
3 |
2019 |
山西潞安煤基清潔能源有限責任公司 |
油品合成裝置費托合成單元Ⅱ系列 |
2 |
|
4 |
2021 |
山西潞安煤基清潔能源有限責任公司 |
油品合成裝置費托合成單元Ⅰ系列 |
1 |
產品特點：
大型板殼式氣氣換熱器在甲醇、乙二醇裝置中起著回收出塔氣熱量、提高入塔氣溫度、降低裝置能耗的重要作用。具有傳熱效率高、熱端溫差低、阻力降低、占地空間小、總投資低的優勢。
優勢一覽：
參數范圍：最高設計溫度400°C，最高設計壓力35MPa（板束5.0 MPa）；傳熱面積：500~8000 m2，阻力降：≤80KPa。
高效的熱量回收、裝置運行低成本、低阻力降、定制化設計實現最佳性能、完善的售后跟蹤。
以 60 萬噸/年甲醇裝置為例，管殼式氣氣換熱器重量約為板殼式氣氣換熱器重量的 2.3倍。隨著裝置規模增大，板殼式換熱器優勢更明顯，新建與擴能改造裝置已逐漸采用板殼式換熱器替代管殼式換熱器。
主要應用場合:
甲醇、乙二醇裝置入塔氣與出塔氣氣氣換熱器。
產品特點：

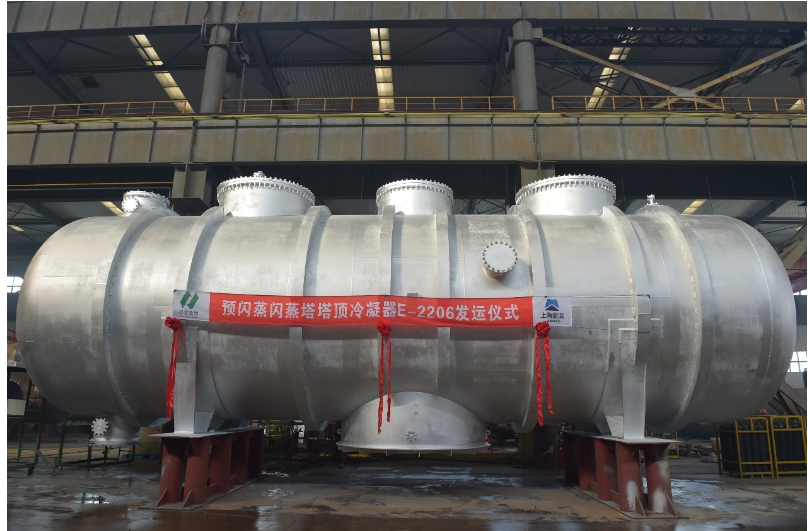

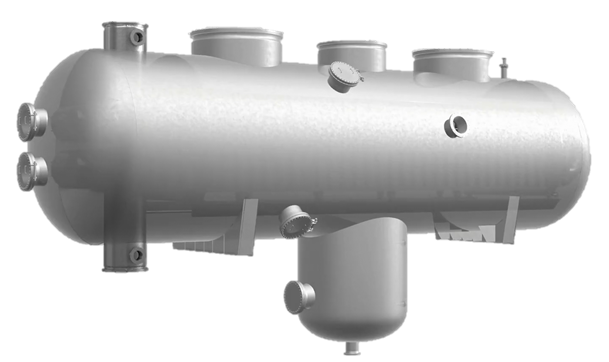

大型板殼式塔頂冷凝器采用安全回轉殼內裝傳熱板束，選用高效不等間距板式傳熱元件；熱側氣相采用短流程寬通道，壓降??；冷源側采用窄通道長流程通道，強化傳熱；殼內設置分離腔實現氣液相分離。大型板殼式塔頂冷凝器可集成預閃蒸塔與閃蒸塔所需冷凝器于一體，實現真空工況塔頂氣相大流量介質的冷凝、冷卻。
優勢一覽：
參數范圍：最高設計溫度400°C，最高設計壓力4MPa；傳熱面積：500~10000 m2，熱側側阻力降：≤1KPa。
傳熱元件材料： 300系列不銹鋼；2205；2507；254SMo；Ti等
適用于氣相大流量介質冷凝，冷凝側阻力降低，可用于真空場合，占地空間小、維護方便、對塔頂框架承載要求低。
主要應用場合:
適用于苯酚/丙酮裝置提濃塔塔頂冷凝器、分解反應器頂冷卻器、氨冷器，以及常減壓裝置、環氧氯丙烷裝置等塔頂冷凝冷卻工位。
產品特點：

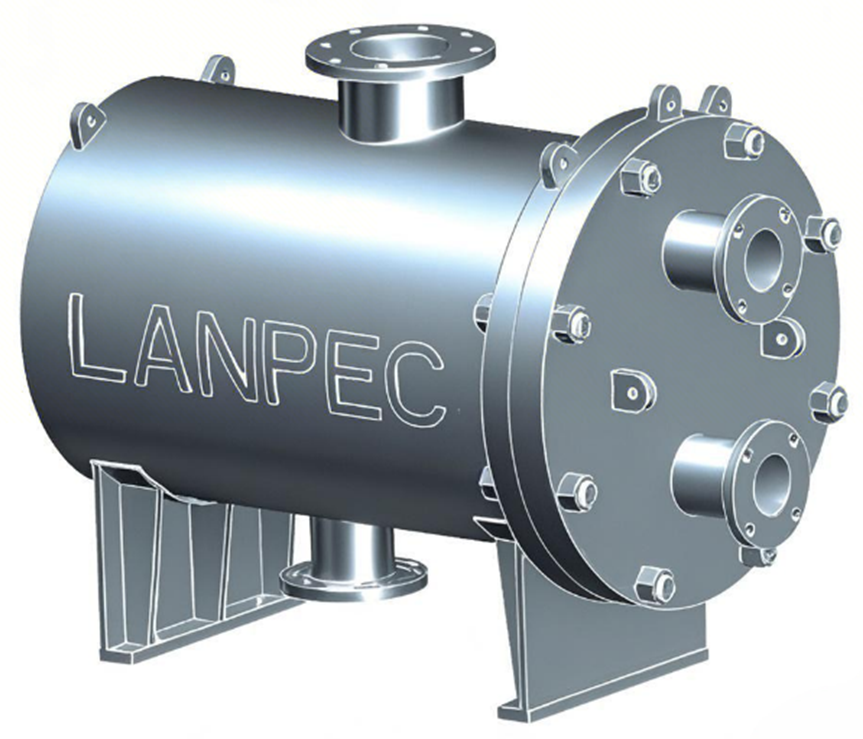

圓形板殼式熱交換器（Plate and shell heat exchanger—PSHE）是一種將圓形板片通過等離子弧焊接的波紋板組放入回轉圓形殼體，代替原管殼式換熱器的換熱管以波紋板組作為傳熱元件的換熱器，兩種流體介質分別流經板程和殼程進行熱量交換，流體在波紋板片上進行高度湍流流動，實現高效傳熱。
優勢一覽：
參數范圍：適合最高溫度900°C，最高壓力20.0MPa。
耐腐蝕材料：傳熱元件可選用300系列、254SMO、C276、2205、2507、Ti材等高等級材質
主要應用業績:
|
適用裝置及工位 |
產品功能 |
傳熱元件材質 |
|
LNG氣化裝置 |
LNG氣化 |
304L\316L |
|
LNG冷能回收 |
制冷劑冷凝 |
304L\316L |
|
BOG回收裝置 |
BOG預熱 |
304L\316L |
|
BOG回收裝置 |
BOG后冷卻 |
304L\316L |
|
輕烴聯產LNG裝置 |
脫甲烷塔底重沸 |
316L |
|
輕烴聯產LNG裝置 |
脫氮塔底重沸 |
316L |
|
輕烴聯產LNG裝置 |
脫氮塔頂冷凝 |
316L |
|
NH3/CO2載冷系統 |
蒸發冷凝 |
316L |
|
天然氣液化裝置 |
制冷劑級間冷卻 |
316L |
|
ORC低溫發電 |
有機工質蒸發 |
316L |
|
低溫甲醇洗裝置 |
貧/富甲醇換熱 |
316L |
